LATAR BELAKANG:
Pada saat stik ps2 kita rusak, Sering kita lihat banyak masalah pada Tuts, Atau pada tombol Stik ps2nya, Misalkan X, atau O, Ngga respon pada saat kita pijit atau kita tekan, Jika ini masalahnya, Hampir 80% bisa dipastikan bagian PCB plastiknya yang rusak. (Oya sebetulnya Ngejumper apapun bukan solusi terbaik, Ini dilakukan jika anda mau mengganti pcb, Tapi pcbnya kosong dipasaran) ya terpaksalah jumper dan ngejumper, Jadi sesuatu yang sah dan harus dilakukan daripada stik kita sama sekali tidak bisa digunakan.
Bagaimana cara membetulkannya? Siapkan Peralatanya seperti dibawah ini:
1. Kertas Tissue beberapa lembar.
2. Air bersih.
3. Blower/Kipas angin kecil.
4. Avometer manual.
5. Obeng plus.
6. Kawat email dan pisau cutter.
7. Jarum jahit.
8. Solder dan timah.
TAHAPAN PENGERJAANNYA:

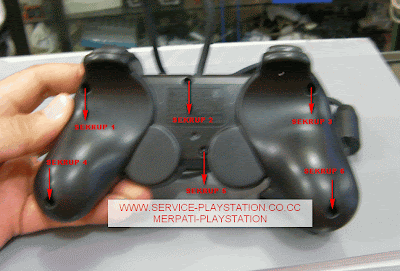

1. Buka Sekrup stik yang berjumlah 6 dibelakang bodinya. lihat gambar dibawah ini.
2. Setelah anda selesai membuka sekrupnya, Copotlah PCB plastiknya jika yang memakai socket, Jika tidak memakai socket tidak usah anda buka atau copot PCBnya.(Mencopot dimaksudkan agar memudahkan anda mengukur atau menjumpernya. lihat gambar seperti dibawah ini.
Sekarang anda ukur memakai Avometer, Alur atau jalur mana yang terputus, Misalnya lihat jalur A ke B, Itu seharusnya nyambung tidak terputus, Tapi setelah diukur ternyata ngga nyambung memakai Avometer di Ampere X1, Lihat gambar dibawah ini.
3. Bisa Jadi karena Oksida pada tinta hitam pcb, Pada saat anda ukur, Avometer tidak ada terlihat Koneksitas pada amperemeter di X1, Cobalah anda bersihkan tinta tersebut dari Oksida tersebut (Hati-hati jika terlalu bersih, Tintanyapun habis, Jangan terlalu keras mengelapnya).
4. Cobalah anda Ukur ulang Jika memang sudah anda bersihkan oksidanya, Jika masih belum nyambung, Berarti anda akan menjumpernya, Ambilah kawat email, Sepanjang 15 - 20 cm. beserta jarum jahit.
5. Setelah anda mempersiapkan kawat Email dan jarum mulailah anda menjumpernya, Lihat alur Tombol X (misalnya yang rusak) Anda ambil potong kawat email tersebut rekatkan ke PCB plastik tersebut dengan selotife, Dan mulailah membuat alur dari alur di konektor pcb stik sampai dengan ujung tombol R2. lihat gambar dibawah ini.
6. Anda Soder ujung Kawat email yang berada diujung konektor, Solder ke kaki 10 di Konektor PCB stiknya. Ingat yang timbul kawat emailnya pada posisi Tombol tuts, Sebaiknya anda kerik pakai Cutter, Biar emailnya hilang dari kawatnya. lihat gambar dibawah ini.
7. Setelah anda selesai semuanya, Tutuplah cassing stik kontroller ps2nya. cobalah anda pasangkan di ps2nya, Ingat, sebaiknya dicoba di ps2 tanpa HDD, Kenapa karena apabila terjadi korslet, Karena anda salah solder pinout dalam menyambung kawat email tidak akan menjadikannya korslet yang menyebabkan HDD corrupt, Dan akhirnya game hilang.
